Logiciel pour CyberCafé, Hotspot WI-FI, Call Shop

Utilisation de Softvision Explorer pour gérer un Hotspot

Softvision Explorer peut gérer l'accès à Internet d'ordinateurs ou d'autres dispositifs tels que PDA, portables etc. en utilisant une connexion sans fil (wireless). Ces dispositifs n'ont besoin d'aucun logiciel pour accéder à l'Hotspot géré par Softvision Explorer.  Pour pouvoir utiliser le programme de cette façon, il faut équiper le serveur d'une carte réseau supplémentaire de façon à pouvoir le brancher sur deux réseaux différents, appelés LAN 1 et LAN 2 : le premier est connecté à Internet alors que le second est connecté à un point d'accès (ou à un routeur sans fil) qui gère les connexions sans fil.

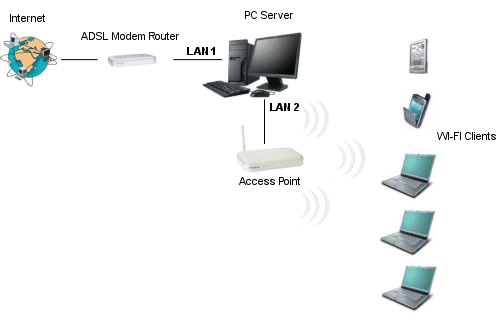

Le schéma suivant illustre ce type d'utilisation :


Le premier réseau (LAN 1) a un espace d'adresses 192.168.0.x, alors que le second réseau (LAN 2) a des adresses du type 192.168.1.x. Les deux réseaux ont donc des espaces d'adresses différents et les éléments des LAN 2 ne peuvent pas bénéficier directement de la connection à Internet fournie par LAN 1.
Sur la page "Configuration Hotspot", dans la fonction Préférences, il faut sélectionner les deux cartes réseau branchées à LAN 1 et à LAN 2,  alors que sur la page "Dispositif sans fil" il faut indiquer le type de dispositif sans fil utilisé pour fournir la connexion Wi-Fi en choisissant parmi les deux solutions disponibles : Point d'accès ou Routeur sans fil. Les instructions suivantes se rapportent au cas du point d'accès, pour les informations sur la configuration en présence d'un routeur sans fil consulter la page Configuration avec Routeur sans fil.

Après avoir sélectionné l'utilisation du point d'accès, il faut indiquer si l'on souhaite utiliser le serveur DHCP interne du programme. Si vous décidez de ne pas utiliser ce serveur, il faudra utiliser celui éventuellement présent dans le point d'accès ou celui créé par d'autres logiciels installés sur l'ordinateur.
De plus, il faut obligatoirement s'assurer que dans le serveur, aucun serveur WEB tel que ISS ou autre service qui utilise le port 80 n'est en cours d'exécution.
Voyons maintenant comment doivent être configurés tous les éléments présents dans le schéma précédent :

ADSL Modem Routeur
Ce routeur, branché à LAN 1, s'occupe de fournir la connexion à Internet au serveur auquel il est branché avec la première carte réseau.
La configuration doit être réglée de la façon suivante :

- Adresse IP : 192.168.0.1
- Subnet mask : 255.255.255.0

De plus, il est nécessaire de modifier le tableau de routage du routeur (parcours statique) en insérant la règle :

- Adresse IP : 192.168.1.1
- Subnet mask : 255.255.255.0
- Passerelle : 192.168.2.2 (adresse de la carte réseau du serveur branchée à LAN 1)

De cette façon, nous communiquons au routeur que les ensembles ayant pour adresse 192.168.1.x doivent être envoyés au serveur.
La modification des tableaux de routage, absents sur certains routeurs, peut être évitée en activant l'option "Utiliser NAT interne", présent dans les options de configuration des LAN. Gardez à l'esprit que cette fonction est disponible seulement pour Windows XP et Vista avec le pare-feu activé.

Point d'Accès
La porte LAN du Point d'Accès doit être configurée de manière statique (IP Statique) de la façon suivante :

- Adresse IP : 192.168.1.1
- Subnet mask : 255.255.255.0
- Passerelle : 192.168.1.2 (adresse de la carte réseau du serveur branchée à LAN 2)

Carte réseau du serveur
Carte réseau branchée au réseau LAN 1 :

- Adresse IP : 192.168.0.2
- Subnet mask : 255.255.255.0
- Passerelle prédéfinie : 192.168.0.1 (adresse de l'ADSL Modem Routeur)
- DNS : adresses des serveurs DNS de votre fournisseur Internet

Pour l'IP de cette carte, nous avons indiqué 192.168.0.2 à seul titre d'exemple. Cette adresse peut être réglée sur toute autre valeur comprise entre 192.168.0.2 et 192.168.0.254

Carte réseau branchée au réseau LAN 2 :

- Adresse IP : 192.168.1.2
- Subnet mask : 255.255.255.0
- Passerelle prédéfinie : aucune valeur

N.B. Toutes les adresses IP utilisées lors de la configuration ci-dessus sont personnalisables, à condition que les modifications soient cohérentes avec les autres éléments du réseau. Par exemple, il est possible de régler la première carte réseau avec  l'adresse IP 192.168.1.5, mais dans ce cas, il faut évidemment changer également la configuration de réseau du point d'accès en utilisant un espace d'adresses différent de 192.168.1.x (par exemple 192.168.2.1 pour le point d'accès et 192.168.2.2 pour la seconde carte réseau).

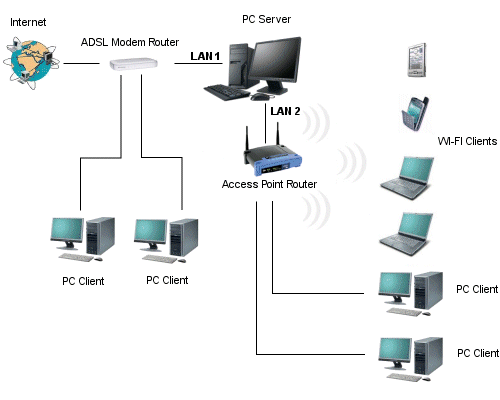

Configurations mixtes

Jusqu'à présent nous avons examiné deux configurations : une avec seulement des postes fixes, et l'autre avec des postes Wi-Fi qui n'ont pas besoin d'Explorer Client. Des configurations mixtes sont également possibles. Dans ce cas, des postes fixes sont présents sur LAN 1 alors que sur LAN 2 sont connectés des utilisateurs Wi-Fi et des postes fixes (qui n'exécutent pas obligatoirement Windows).

L'avantage des connexions sur LAN 2, est que le trafic Internet produit peut être contrôlé par Explorer Manager en utilisant les fonctions de pare-feu et de limitation de bande présentes dans la fonction Groupes d'utilisateurs du programme. Un autre avantage est que pour les connexions sur LAN 2, le log du trafic est effectué directement par le serveur et non pas par le client, comme cela arrive pour les postes sur LAN 1. Cela implique que le trafic produit est journalisé par toute application utilisée par le client et pas seulement celui produit par Internet Explorer comme cela arrive pour les postes fixes sur LAN 1. Les utilisateurs connectés au moyen de LAN 2 pourront donc utiliser d'autres navigateurs tels que Firefox, Opera etc., programmes de courrier, FTP ou tout autre progamme utilisant Internet.
